SWISS optio reduc LP
Der reduc LP auf einen Blick:
- dient der Druckregulierung von medizinischem Gas ab zentraler Gaseversorgung
- ebenfalls mit fest eingestelltem Hinterdruck lieferbar
- zum direkten Anschluss von bis zu 3 Verbrauchern
- ebenfalls als zweite Stufe in Verbindung mit Flaschendruckreduzierventil einsetzbar
- vorwiegend für den Einsatz im Klinikbereich und in der Notfallmedizin

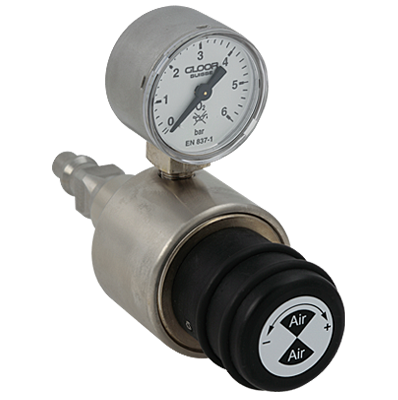

Das Entnahmestellendruckreduzierventil reduc LP dient der Druckregulierung von medizinischem Gas ab einer zentralen Gaseversorgung.
Der reduc LP besteht auf einem Druckregler sowie einem länderspezifischen Stecknippel oder einer NISTVerschraubung, mit dem/der das Gerät direkt in eine Entnahmestelle eingekuppelt, resp. angeschraubt werden kann.
Der reduc LP bietet die Möglichkeit bis zu drei Verbraucher anzuschliessen oder aber einen der Abgänge als Abblaseventil zu benutzen. Der gewünschte Arbeitsdruck wird mittels Reguliergriff am Druckregler eingestellt. Auf Wunsch auch mit fest eingestelltem Hinterdruck lieferbar.
Der reduc LP ist als Option auch in Doppelausführung und/oder montiert auf Klemmschienenhalter (mit Medizinalschlauch und entsprechendem Stecknippel) lieferbar. Der reduc LP ist zertifiziert gemäss EN ISO 10524-4. CE Kennzeichnung gemäss Medizinprodukterichtlinie 93/42/EWG.
Dateien herunterladen
Technische Daten:
- Bauart
Niederdruck-Membrandruckminderer
- Versorgungsdruck
max. 10 bar
- Hinterdruck
regulierbar 0-5 bar (andere Druckbereiche auf Anfrage) oder nach Kundenwunsch fest eingestellt
- Durchfluss
Qmax = 180 l/min (P1 = 4.5 bar / P2 = 4 bar)
- Gas
Air, O2, CO2, N2O, He, Xe, N2 und deren Gemische
- Eingang
Stecknippel DIN, NF, AGA, BS, UNI (weitere auf Anfrage), NIST, mit Klemmschienenhalter (mit Medizinalschlauch und Stecknippel), Gewindeanschluss G1/4“ Aussengewinde
- Ausgang
G1/4“ Innengewinde , als Option mit Schlauchnippel, NIST-Gehäuse, Schnell- kupplungen (länderspezifisch)
- Material
Körper Messing, Aussenteile satinvernickelt
- Dichtmaterial
CU, EPDM, PA
- Betriebstemperatur
-20° bis +60°
- Abmessungen
B x H X T: 47x97x128 mm
- Gewicht
720 gr
