SWISS optio varius
Le varius en un coup d’oeil:
- construction ultracompacte et robuste
- griffe à cliquet avec disque obturateur pour le réglage direct et sûr du volume de soutirage
- lisibilité du volume de soutirage réglé, aussi bien depuis le devant que des côtés
- précision de soutirage indépendante de la position de la bouteille
- soupape d’évacuation intégrée
- usage dans l’aide médicale d’urgence, le domaine clinique et l’usage domestique
- à choix avec manomètre debout ou couché

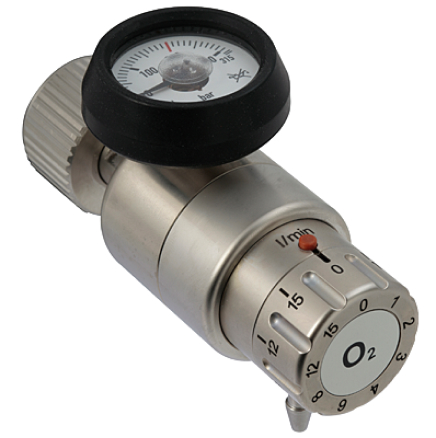

Le détendeur médical varius avec sélecteur de débit sert à doser avec précision le gaz médicinal contenu dans une bouteille de gaz à haute pression, au moyen d’un sélecteur de débit précis rapporté.
Selon l’exécution, le détendeur est pourvu de jusqu’à trois sorties supplémentaires (4,5 bars au débit non régulé), qui peuvent être utilisées pour l’exploitation de respirateurs et d’instruments supplémentaires dans le domaine clinique. Il faut s'assurer que la pression résiduelle de la bouteille est suffisante en fonction du débit requis (v. caractéristiques techniques).
Le varius est certifié selon DIN EN ISO 10524-1 (y compris essai d’inflammation pour oxygène). Marquage CE selon directive sur les produits médicaux 93/42/CEE.
Telecharger des fichiers
Caractéristiques techniques:
- Construction
détendeur à piston à simple détente
- Pression d’entrée
200 bars
- Pression de sortie
4.5 bar (réglage fixe)
- Entrée
raccord pour bouteille DIN, NF, AGA, BS, PIN-Index, UNI (autres sur demande)
- Plages de débit
1 - 15 l/min, 0.5 - 5 l/min, 0.1 - 1 l/min (autres sur demande)
- Débit (Air)
avec pression résiduelle en bouteille de 10 bar : 55 l/min, 20 bar : 100 l/min, 30 bar: 150 l/min
- Précision de mesure
± 20%
- Gaz
Air, O2, CO2, N2O, mélanges de gaz d’essai (autres sur demande)
- Sortie (débit régulé)
raccord pour tuyau 5 ou 6 mm, raccord fileté G1/4“, G3/8“, G1/2“, 9/16“ UNF
- Sortie (débit non régulé)
G1/4“ filetage intérieur, en option avec sorties à autofermeture M12x1, boîtiers
NIST ou raccords rapides (spécifiques au pays)
- Matière
corps laiton, pièces extérieures nickelées
- Matériau d’étanchéité
CU, EPDM, SI et PEEK
- Température de service
-20° à +60°
- Dimensions
L x H x P: 40 x 105 x 97 mm (version standard)
- Poids
720 g raccord à visser
850 g raccordement Pin-Index
