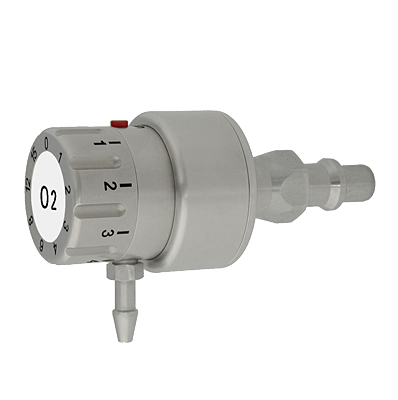

Durchflussdosierer mit Rasterscheibe

Durchflussdosierer mit Rasterscheibe
Konfigurieren Sie Ihr Produkt

SWISS optio jetflow

Der jetflow auf einen Blick:

  • zur exakten Dosierung ab zentraler Gaseversorgung
  • in drei verschiedenen Durchflussbereichen erhältlich
  • Rasterscheibe zur direkten und sicheren Einstellung der Entnahmemenge
  • Ablesbarkeit der eingestellten Entnahmemenge sowohl von vorne wie auch von der Seite
  • Entnahme unabhängig von der Positionierung / Lage des Durchflussdosierers
  • vorwiegend für den Einsatz im Klinikbereich und in der Notfallmedizin

Der Durchflussdosierer jetflow dient der Dosierung von Medizinalgas ab einer zentralen Gaseversorgung. Der jetflow besteht aus einem Durchflusswähler sowie einem länderspezifischen Stecknippel oder einer NISTVerschraubung, mit dem/der das Gerät direkt in eine Entnahmestelle eingekuppelt, resp. angeschraubt werden kann.

Der jetflow ist in drei Durchflussvarianten lieferbar, wobei je 8 verschiedene Durchflüsse eingestellt werden können. Als Sonderversion für Air ebenfalls mit nur einem Durchflusswert (5 l/min) als Antrieb für Medikamentenvernebler lieferbar.

Der jetflow ist als Option auch in Doppelausführungen und/oder montiert auf Klemmschienenhalter (mit Medizinalschlauch und entsprechendem Stecknippel) lieferbar. Der jetflow ist zertifiziert gemäss DIN EN ISO 15002. CE Kennzeichnung gemäss Medizinprodukterichtlinie 93/42/EWG.

Dateien herunterladen

Technische Daten:

  • Versorgungsdruck

    4.5 bar (+/- 0.2 bar) (andere Druckbereiche auf Anfrage)

  • Durchflussbereich

    1 - 15 l/min, 0.5 - 5 l/min, 0.1 - 1 l/min (weitere Bereiche auf Anfrage), Sonderversion nur ein Einstellwert 5 l/min (als Antrieb für Medikamentenvernebler)

  • Messgenauigkeit

    ± 20%

  • Gas

    Air, O2, CO2, N2O (andere auf Anfrage)

  • Eingang

    Stecknippel DIN, NF, AGA, BS, UNI (weitere auf Anfrage), NIST, mit Klemmschienenhalter (mit Medizinalschlauch und Stecknippel)

  • Ausgang

    Schlauchnippel 5 oder 6 mm, Gewindenippel G1/4“, G3/8“, G1/2“, 9/16“ UNF

  • Material

    Körper Messing, Aussenteile satinvernickelt

  • Dichtmaterial

    CU, FPM

  • Betriebstemperatur

    -20° bis +60°

  • Abmessungen

    40 x 55 x 105 mm (Standardausführung)

  • Gewicht

    430 g
